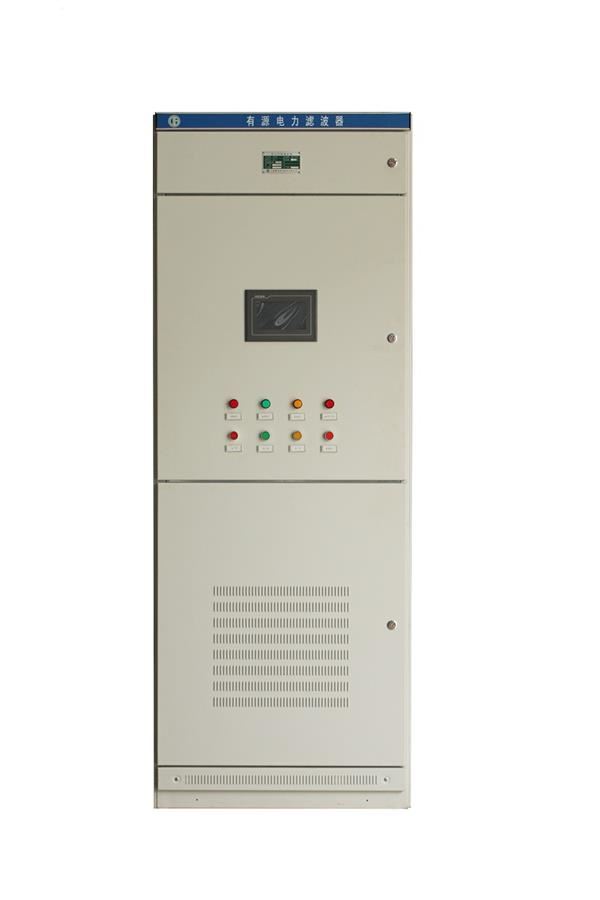

產品概述
隨著整流器、變頻器、大型 UPS、中頻爐、電弧爐、焊機等工業型大容量非線性負載在電力系統中的應用，低壓配電系統中諧波問題日漸嚴重。 DSAPF系列設備為我公司推出的一系列電能質量治理設備，其中 DSAPF產品主要用于諧波治理。
DSAPF系列有源電力濾波器具備超強的濾波能力，能同時濾除 2～50 次諧 波，濾波能力可高達 97%以上，對階躍變化的諧波完全補償時間小于 20ms。 DSAPF系列有源電力濾波器可多臺同時并聯運行，完全適用于工業、民用領域各種情況，是大容量非線性負載諧波治理的解決方案。
產品特點
? 控制器采用數字采樣模擬跟蹤的數模混合技術，兼具數字補償的精準和 模擬補償的快速兩大優勢。
? 逆變器采用 LCL 濾波結構，有效抑制逆變器的開關次諧波對電網的影響。
? 控制器軟件采用改進 TTA 算法，實現 2~50 次諧波選次補償；
? 控制器硬件實現高速跟蹤，設備響應速度優于 50us。
控制器采用 16 位 A/D 芯片和每周波 256點的 24 通道高速采樣，同時測量負荷電流、電網電壓、直流母排電壓、反饋電流、功率器件溫度及板上各工種電壓，測量精度達到 0.2%，比常規產品的測量及補償精度提高一個數量級。
? 控制器提供各次諧波的幅相特性修正功能，精確每次跟蹤每次諧波的幅值和相位。
? 控制器集成了電能質量分析儀的全部功能，既可實時顯示補償前后 0~50次諧波電流有效值、諧波相位以及電壓、電流諧波畸變率，也可顯示負 荷電流、補償后電流、電網電壓的實時曲線，大大方便了對補償效果的評估。
? 采用三相三線制及三相四線制兼容的硬件拓撲結構和軟件代碼，既簡化生產，又節省三相四線制的制造成本。
? 軟件、硬件同時提供多重保護功能，包括設備過流、直流側過壓、系統 側欠壓、IGBT 模塊過溫、電抗過溫和 IGBT 模塊故障保護，且可根據需 要，自由調整各保護定值。
? 可根據負荷側補償電流大小，自動實現設備的起停，實現低負荷電流情況下的節能。
? 具有 IGBT 模塊及電抗器過溫自動啟動冷卻設備的功能，最大限度實現節能降噪。
? 設備任一保護動作時，自動啟動故障錄波，記錄下保護動作前后各數個周波內的全部電氣量實時數據，有利于設備故障后的事故分析和參數調整。
? 實現諧波補償、無功補償、三相平衡、零序消除等多個功能同時補償，也可根據需要選擇其中一種或多種功能選擇性投入。
? 采用高速差分傳輸技術實現 PWM 信號輸出，大大提高控制器的抗干擾能力。
? 通過更換驅動接口，支持 IGBT、IPM 或其它集成模塊等各種電力電子器件，方便器件采購和設備生產。
? 在采用高性能的電力電子器件時，載波頻率高達 20KHz，使得 25 次以上諧波跟蹤精度大大提高。
? 設備內置諧波發生器功能，可自由選擇多個諧波電流組合輸出，且每次諧波的幅度和相位均可任意調整。
